Campus-Brücke, Heilbronn Projektdaten Adresse: Auftraggeber: Baubeginn: Fertigstellung:
Dammstr. 1
74076 Heilbronn
Stahlbau Urfer GmbH
71686 Remseck a. N.
05.2016
04.2017
Projektbeschreibung

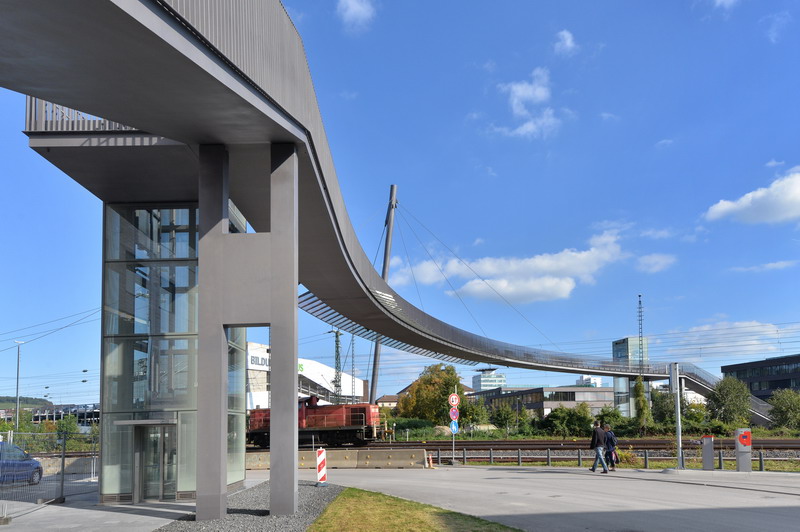

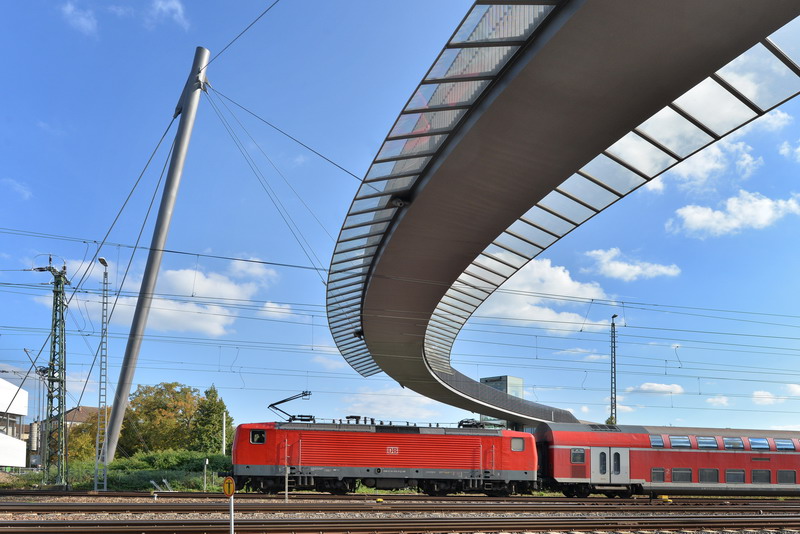

Die Dieter-Schwarz-Stiftung errichtete beidseitig der Bahnlinie im Zentrum von Heilbronn zusätzliche Hochschuleinrichtungen. Um die bestehenden Gebäude mit dem neu geplanten Bildungscampus II + III auf der Westseite zu verbinden, wurde die Campusbrücke über die Bahnanlage gebaut. Die ca. 120m lange Brücke überspannt die Linien der DB und der Hafenbahn mit einem 110°-Bogen in einer Höhe von ca. 9m. An beiden Brückenenden wird diese Höhe mit einer Treppenanlage und einem Aufzug erschlossen. Neben den Aufzugschächten, die aus einem Stahlfachwerk bestehen, sind jeweils Doppelstützen aus Stahl-Hohlprofilen angeordnet.

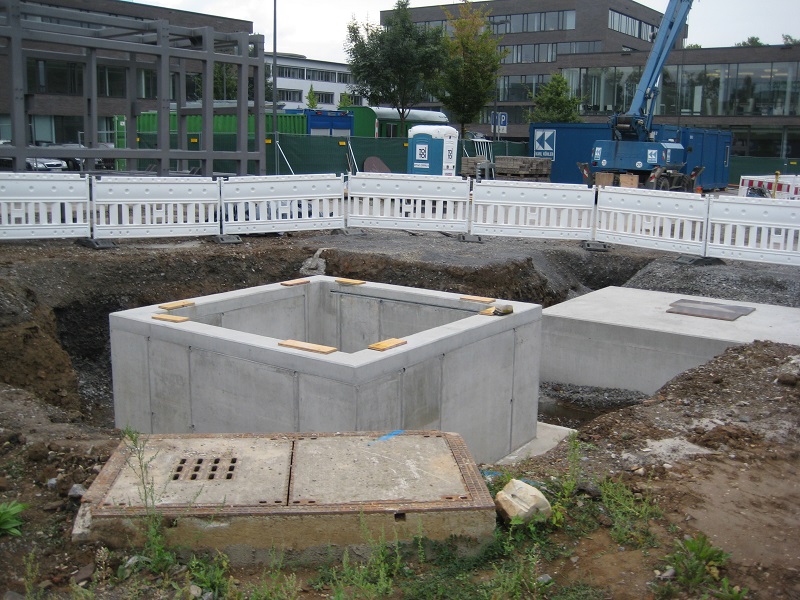

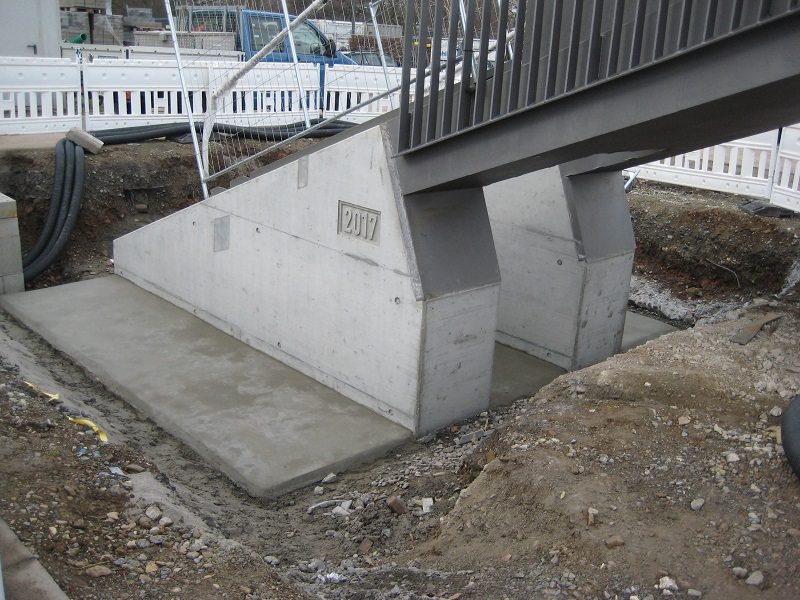

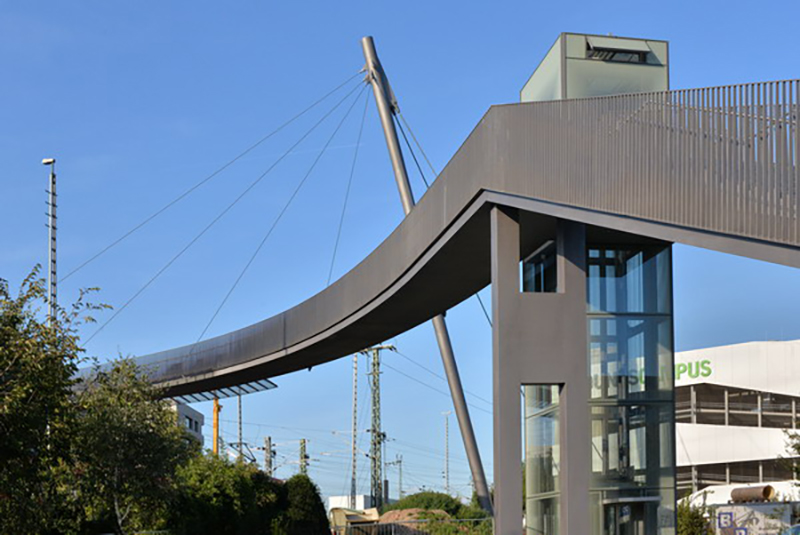

Zusätzlich wird auf der Ostseite der Überbau durch einen 28m hohen, schräg stehenden Pylon gehalten, der über 2 Abspannseile verankert ist. Um die hohen Zug- und Torsionslasten aus dieser Konstruktion abzuleiten, wurden die Fundamente mit 82 12m langen, meist schräg verlaufenden Mikropfählen im Boden verankert. Um die Pfähle den statischen Anforderungen gemäß herstellen zu können, musste die bestehende Kanalisation umgelegt werden.
Die Fa. Karl Köhler GmbH hat als Subunternehmer für die Fa. Stahlbau Urfer die Gründungs-, Kanal- und Stahlbetonarbeiten ausgeführt.
