Werkstatt mit Bürogebäude, Heilbronn Projektdaten Adresse: Auftraggeber: Architekt: Baubeginn: Fertigstellung:
Etzelstr. 1
74076 Heilbronn
Heilbronner Versorgungs GmbH
74076 Heilbronn
petry + wittfoth gbr freie architekten bda
70176 Stuttgart
Hr. Petry
11.2016
05.2017
Projektbeschreibung

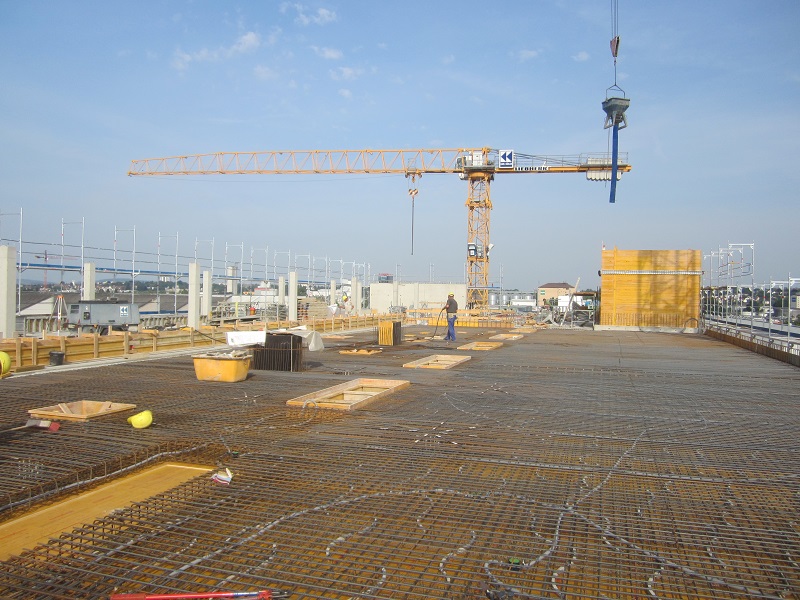

Die Karl Köhler GmbH erhielt den Auftrag für die Rohbauarbeiten eines 4-geschossigen Betriebsgebäudes. Im Untergeschoss sowie im Erd- und dem ersten und zweiten Obergeschoss sind Parkplatzbereiche angeordnet. Zusätzlich befindet sich im Erdgeschoss ein Werkstattbereiche mit Lagerflächen für die Instandhaltung des Fuhrparks. Die Büroflächen und allgemeinen Werkstattbereiche sind im dritten und vierten Obergeschoss. Das vierte Obergeschoss wird als Galeriegeschoss ausgebildet, so dass im Dachbereich des dritten Obergeschosses eine begrünte Fläche entsteht. Die Gründung erfolgt auf ca. 60 Gründungspfählen mit einzelnen Fundamentbalken und einer 30-35 cm dicken Stahlbetonplatte. Das Haupttragewerk besteht aus einem Stahlbetonskelettbau mit aussteifenden Kernen und Wänden. Die Decken wurden für die Parkhausgeschosse als zweifeldrige Unterzugsdecken mit Stahlbetonfertigteilen hergestellt. Alle restlichen Decken wurden als Flachdeckenkonstruktion hergestellt. Zur Abdichtung wurde das Untergeschoss aus wasserundurchlässigem Beton (WU-Beton) hergestellt. Die Erschließung der Parkebene erfolgte über umlaufende betonierte Rampen. In den Parkebenen wurde ein Belag inklusive Abdichtung aus Gussasphalt o.ä. eingebaut. In den Bürobereichen wurden Teilflächen aus Sichtbeton ausgebildet. Als Dach wurden konventionelle Flachdachkonstruktionen mittels Abdichtung durch hochwertige bituminöse Abdichtungen und Dachbegrünung bzw. Auflast ausgeführt.
Aufgabenstellung
Die Baustelleneinrichtungsfläche ist begrenzt.

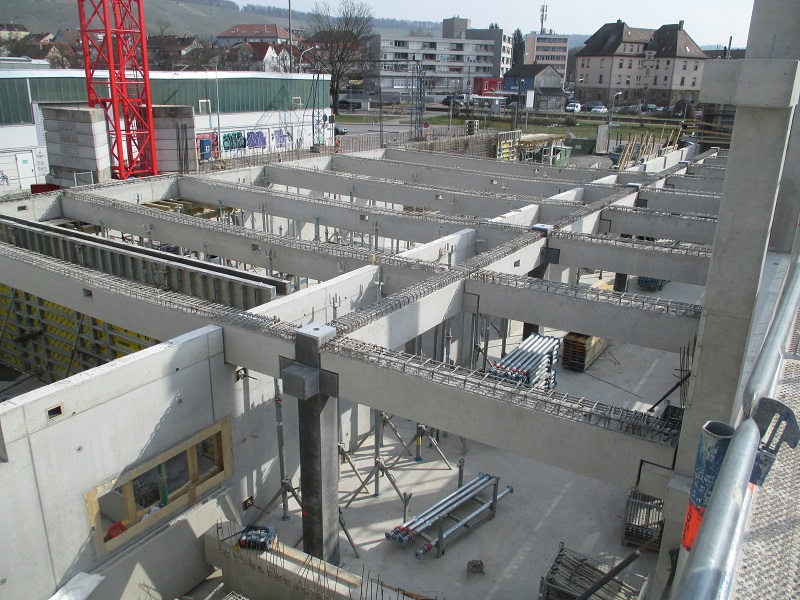

Die filigranen Stützen müssen hohe Lasten aufnehmen, hierfür werden Schleuderbetonstützen eingesetzt.
